大切な愛車を収めるガレージだからこそ、妥協することなく自分らしさにこだわりたい。その夢を可能にするのが「小町様」です。

カーライフが楽しめるのはもちろん、安全対策やオプションなども充実。
お施主様が希望するスタイルを実現します。

省スペース設計

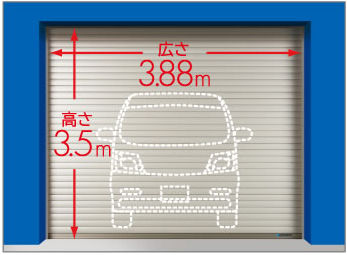

車1台分にぴったりサイズ。
最大間口3.88m、最大高さ3.5mと、小型車からファミリーカーまでカバーします。

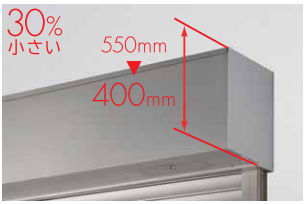

コンパクトになったケース。
ケースは専用ブラケットの採用によって、わずか400mmを実現。汎用の軽量シャッターより約30%もコンパクトで、ビルトインガレージを考慮した専用設計になっています。
(高さ3.5mで「御前様」との比較)

静かさと速さを追求

人にやさしい、かつてない静かさ。

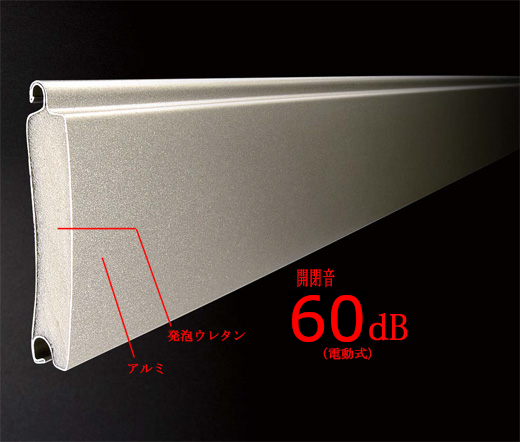

電動アルミシャッター「御前様」で実績のある、発泡ウレタン充填アルミ製系スラットを採用。さらに、新設計の消音付きガイドレールを組み合わせることにより、開閉音や風振・風打音を大幅低減することに成功しました。手動式の開閉音はスチール製シャッターの約半分の70dB以下、電動式の場合はさらに静かな60dB以下を実現。人にやさしく、早朝・夜間でも時間を気にせず安心して開閉できます。

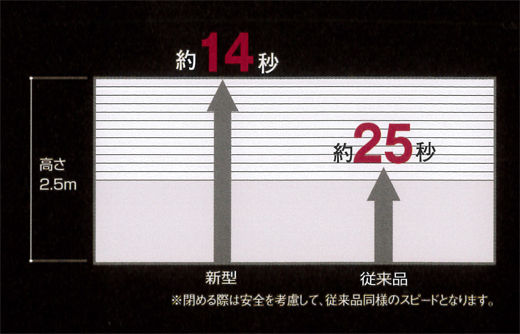

高速開閉約2倍の速さ
従来品に比べ開スピードが約2倍
高さ2.5mの開口部の場合、約14秒でシャッターは全開します。

優れた意匠性

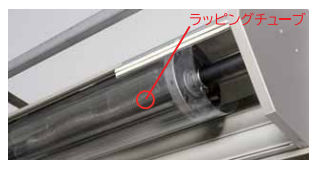

機能の劣化を防止する、ラッピングチューブ。
シャッターを巻き取る主要機構部をPET素材でカバー。 スプリング、ホイール、シャフトを錆びによる機能劣化から守り、長く美しく使えるように配慮しています。

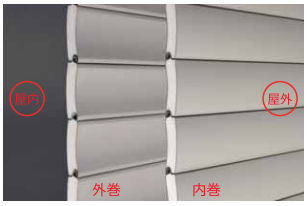

凹凸のないスマートなデザイン。
シャッター特有の凹凸がなく、表裏どちらの面でも優れたデザイン性を持っています。シャッターの取り付け場所に応じてスラットの表裏が変わります。

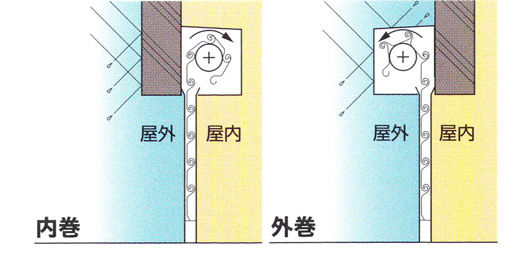

■シャッターの取り付け場所

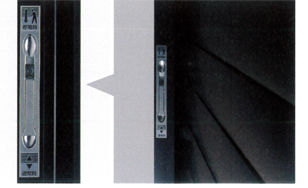

手動切り替え簡単操作

停電時でも、全開・全閉しているシャッターはレールサイドに設置している手動切り替えレバーにより、手動開閉が可能となります。
※手動切り替えレバーは室内側の床面から高さ約1100~1600の位置に設置されます。

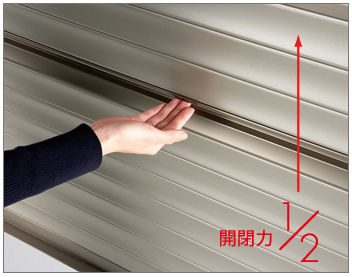

手動式/軽い操作性

誰でもラクに開閉できる、軽さを追求。
手動式は、スチール製シャッタの約半分の操作力しかいりません。チカラのない方でも簡単に開閉できるよう、軽さにこだわりました。手掛けスラットは、アルミニウム押出形材の専用設計で、発泡ウレタン充填アルミ成形スラットにマッチするよう配慮しています。

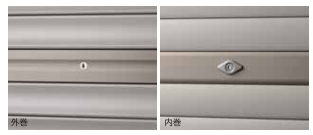

手動式はシンプルなハイロック外錠。
全体の雰囲気を損なわないシンプルな外錠を採用。
鍵はディンプル錠になります。

外巻/内巻

電動式/安全性の追求

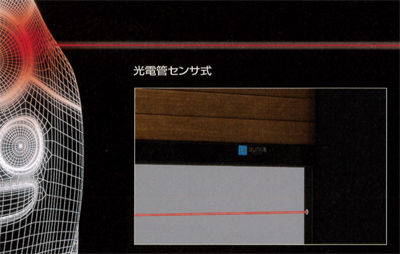

■光電管センサ

地面から50cmの位置で両サイドのレールに光電管センサを設置し、シャッターに触れることなく障害物を感知することでシャッターは停止します。

・光電管センサは屋内側に設置されます。
・上昇中は障害物を感知しません。
・光電管センサ光軸以外に部分では作動しません。

※写真の光軸はイメージです。実際には目に見えません。

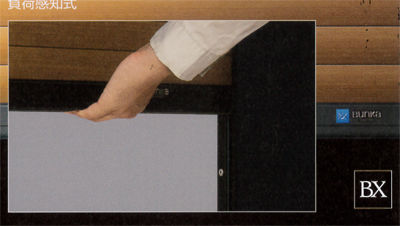

■負荷感知式

シャッターの下に置き忘れた自転車やモノ、停車したクルマなどに当たると、シャッターはストップ・反転上昇し、自動停止します。

<注意事項>
※地面から約10cmの間は感知しません。
※全開位置から下げた方向に約30cmは感知しません。(シャッター高さ3m以上の場合)

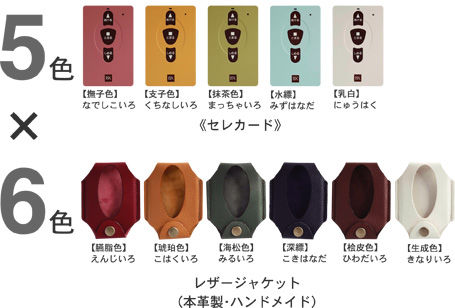

操作が簡単なカードリモコン(標準装備)

電動式は手元で操作できるカードリモコン「セレカード」を標準で1枚付属。
開閉の際に車から降りる必要がないので雨の日も濡れずにすみ、カードタイプなので携帯にも便利。
5色のセレカードと6色のレザージャケットからお好みの組み合わせをお選びいただけます。

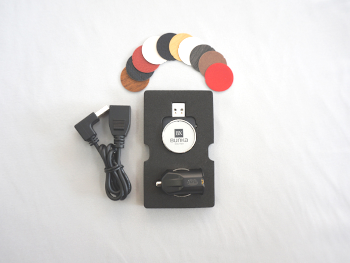

車載用自動開閉リモコン「セレクルーズⅡ」(標準装備)

電源ソケットに差し込みIDコードを入力。
リモコンを操作する必要がないので、開閉の待機時間が短縮されます。

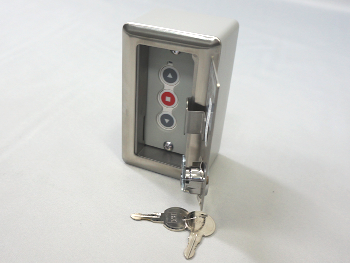

押しボタンスイッチ(オプション)

固定の操作スイッチを壁面に設置できます。プラスチック、ステンレスの2種類からお選びいただけます。

プラスチック

ステンレス

テンキースイッチ「マイタッチⅡ」(オプション)

暗証番号を入力する、固定の操作スイッチ。
防犯性能に優れたCP認定品です。

防犯性能の高い建物部品

ワイヤレス押しボタンスイッチ「セレアーキ」(オプション)

配管・配線工事が不要で低コスト、短納期で導入可能です。

小町様構成部材になります。

こちらが<小町様>構成部材になります。

  電動式 手動式
スラット 発泡ウレタン充填アルミ成形スラット
オーダーフィルム 塩化ビニル樹脂(不燃) -
ガイドレール アルミニウム合金押出形材
水切り アルミニウム合金押出形材
巻き取りカバー ラッピングチューブ皮膜:PET素材
ケース 塗装溶融亜鉛めっき鋼板
障害物感知装置 光電管センサ式+負荷感知式 -
リモコン セレカード×レザージャケット+セレクルーズⅡ -
手掛けスラット アルミニウム合金押出形材(オプション) アルミニウム合金押出形材
外錠 - ハイロック外錠
ケース形状 P型、L型
耐風圧性能 750Pa

開閉性機能になります。

電動巻上速度
[50Hz/60Hz]
(m/min)
開速度 10m/min(50,60Hz共通)
閉速度 5.4m/min(50,60Hz共通)
出力(kW) 0.125kW
電圧(V) 単相 100V
周波数(Hz) 50,60Hz共通
極数(P) 8
時間定格(min) 5

※巻上速度はシャッターの大きさにより変わります。

■設計耐用回数・年数:10000回開閉・10年

  • 「設計耐用回数・年数」は保証値ではありません。保証期間については「製品保証」を参照してください。
  • 「設計耐用回数・年数」はお客様による適切な維持・管理とお手入れを行い、かつ専門技術者による定期的なメンテナンス(定期交換部品の交換、注油、調整など)を実施した場合の数値です。
    なお、沿岸部、温泉地帯、化学・薬品工場などの腐食性環境や、大気中の砂塵、煙などが商品に付着する場所、および高温、低温、多湿などの使用環境下では、記載数値を満足しない事があります。

■使用条件

周囲温度 -10℃~+40℃(凍結を除く)
周囲温度 RH80%以下
周囲環境 粉塵、有害ガス、結露、凍結のないこと

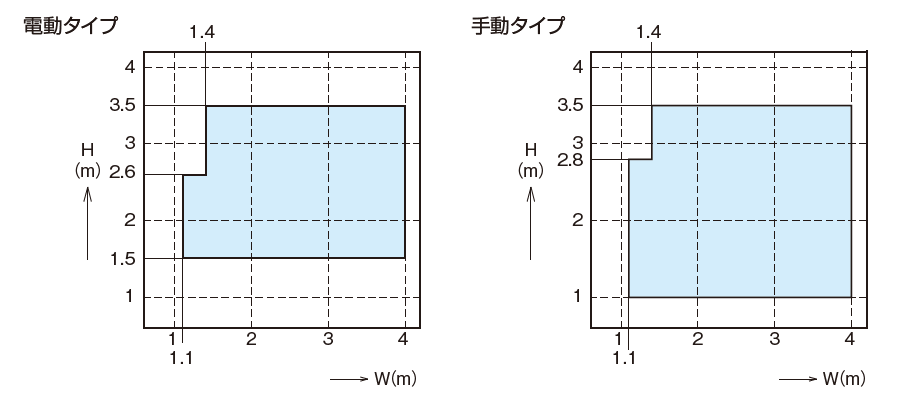

設計範囲表になります。

設計範囲

標準色4色 ウッドテイスト6色

カラーバリエーションは厳選した標準色4種類 ウッドテイスト6種類

標準色4色

ミストシルバー

ミストシルバー
スラット ミストシルバー(GMS)
レール ステンカラー(UB)
水切り ステンカラー(UB)
ケース ミストシルバー(102)

ブラック

ブラック
スラット ブラック(GTB)
レール ブラック(TA)
水切り ブラック(TA)
ケース ナイトブラック(144)


アーバンブロンズ

アーバンブロンズ
スラット アーバンブロンズ(GBD)
レール ブロンズ(BC)
水切り ブロンズ(BC)
ケース ブロンズ(116)

ホワイト

ホワイト
スラット ホワイト(GWS)
レール ピュアホワイト(WB)
水切り ピュアホワイト(WB)
ケース ホワイト(161)


ウッドテイスト6色

※ウッドテイストはオーダーフィルムとなります。
※裏面色(屋内側)・ガイドレール・座板色は全てブラックです。
※電動式のみの対応となります。

ライトウォールナット 柾目

ライトウォールナット 柾目
スラット ライトウォールナット 柾目
レール ブラック(TA)
水切り ブラック(TA)
ケース ナイトブラック(144)

ミディアムオーク 柾目

ミディアムオーク 柾目
スラット ミディアムオーク 柾目
レール ブラック(TA)
水切り ブラック(TA)
ケース ナイトブラック(144)


ブランチーク 板柾

ブランチーク 板柾
スラット ブランチーク 板柾
レール ブラック(TA)
水切り ブラック(TA)
ケース ナイトブラック(144)

トラッドウォールナット 板柾

トラッドウォールナット 板柾
スラット トラッドウォールナット 板柾
レール ブラック(TA)
水切り ブラック(TA)
ケース ナイトブラック(144)


ゼブラウッド 柾目

ゼブラウッド 柾目
スラット ゼブラウッド 柾目
レール ブラック(TA)
水切り ブラック(TA)
ケース ナイトブラック(144)

チャコールネズコ 柾目

チャコールネズコ 柾目
スラット チャコールネズコ 柾目
レール ブラック(TA)
水切り ブラック(TA)
ケース ナイトブラック(144)

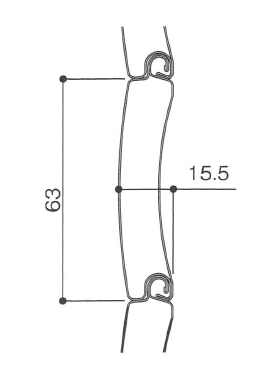

スラットの図となります。

スラットの図

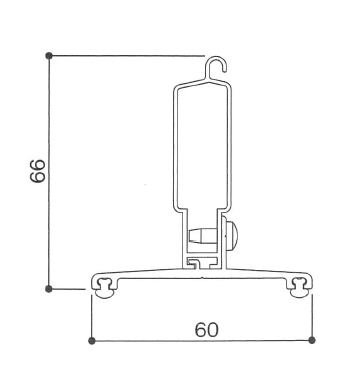

座板 の図となります。

座板の図

ガイドレールの図となります。

電動タイプ<外巻>

電動タイプ<外巻>

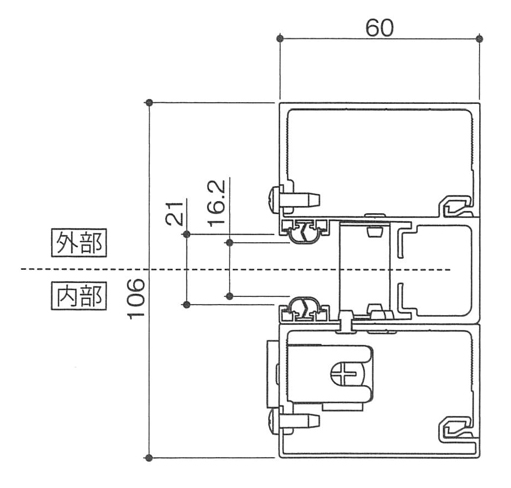

電動タイプ<内巻>

電動タイプ<内巻>

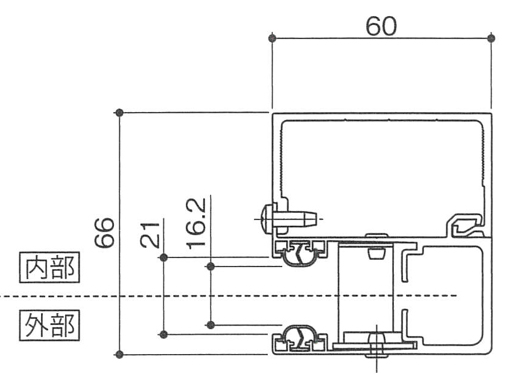

手動タイプ<内・外巻>

手動タイプ<内・外巻>

電動式の納まり図となります。

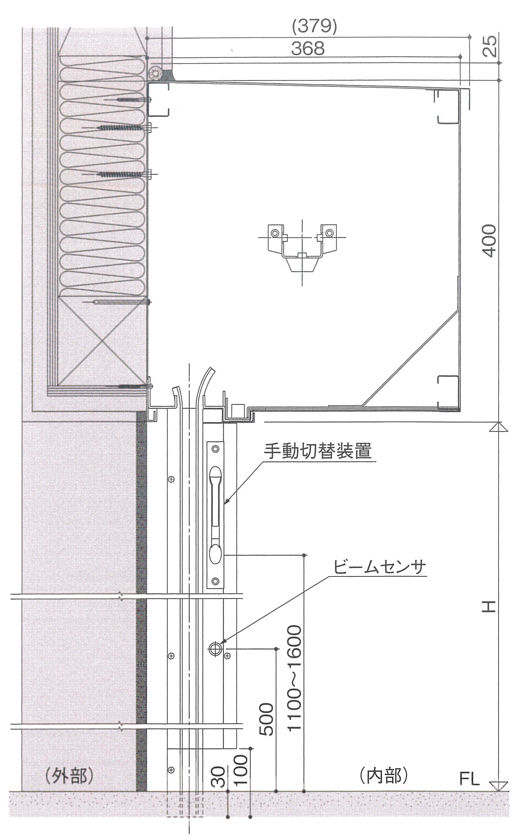

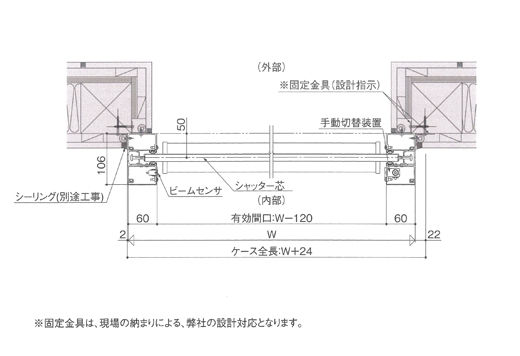

L型ケース 電動式<内巻>納まり図

L型ケース 電動式<内巻>納まり図 1
L型ケース 電動式<内巻>納まり図 2

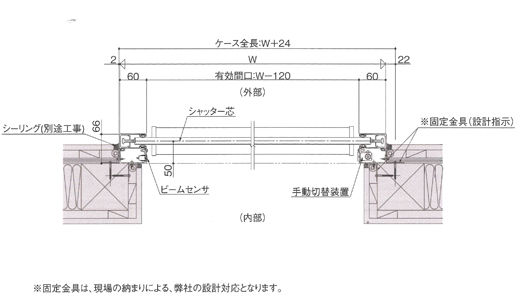

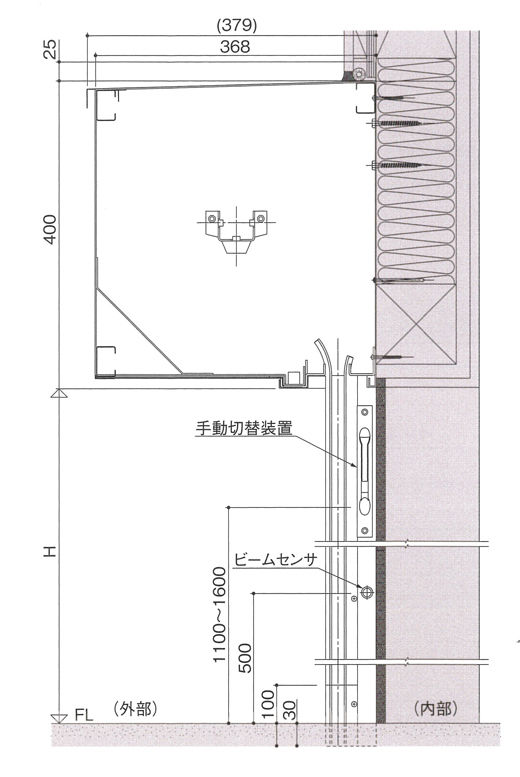

L型ケース 電動式<外巻>納まり図

L型ケース 電動式<外巻>納まり図 1
L型ケース 電動式<外巻>納まり図 2

手動式の納まり図となります。

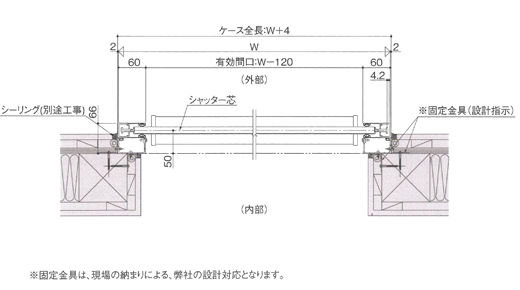

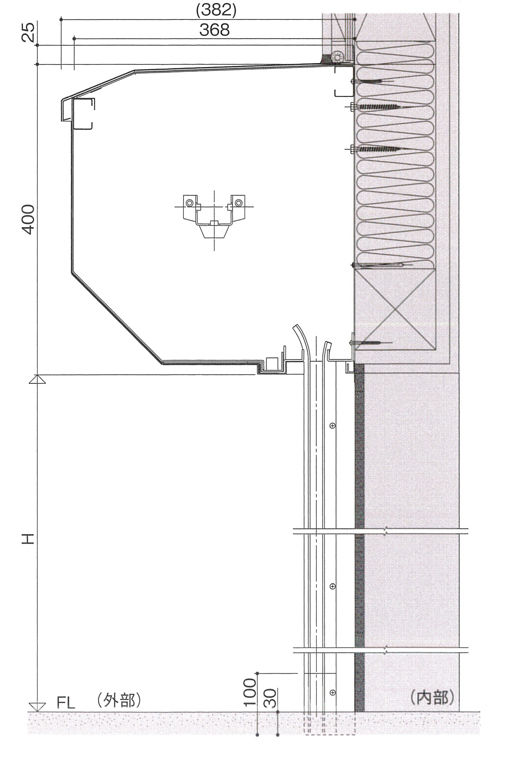

P型ケース 手動式<外巻>納まり図

P型ケース 手動式<外巻>納まり図 1
P型ケース 手動式<外巻>納まり図 2

世田谷区H様邸・アルミ消音シャッター「小町様スタンダードタイプ」お届けしました。

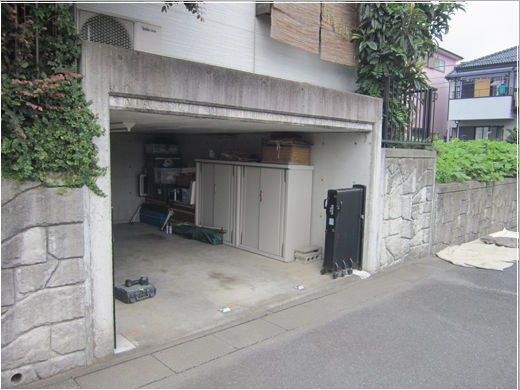

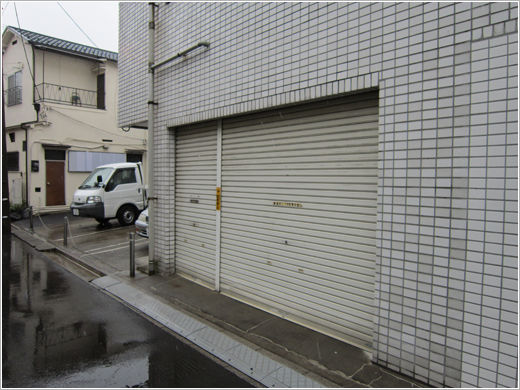

設置前

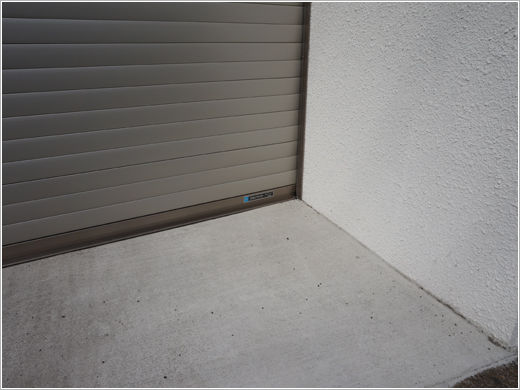

設置後

製品仕様・価格

製品名

アルミ消音シャッター「小町様スタンダードタイプ」

寸法

開口幅W3,400×開口高さH2,100 1台

ミストシルバー(スラット・ケース)

ステンカラー(レール・座板)

開閉仕様
3点式押しボタン 1個 リモコンセレカードⅢ2枚「和モダンタイプ」

乳白・桧皮色

水縹・深縹
シャッター以外の工事

なし

納期

製作納期15日間・工事日数1日

台東区I様邸・「小町様電動式」お届けしました。

設置前

設置後

製品仕様・価格

製品名

アルミ消音シャッター「小町様」電動スタンダードタイプ

寸法

開口幅W3,650×開口高さH2,250 1台

ミストシルバー(スラット・ケース)
ステンカラー(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

乳白色・桧皮色

乳白色・桧皮色
電源

100V

シャッター以外の工事

1次側電源工事・三方枠

納期

製作納期12日間・工事日数1日間

埼玉県川口市H様邸・「小町様電動式」お届けしました。

設置前

設置後

製品仕様・価格

製品名

アルミ消音シャッター「小町様」電動スタンダードタイプ

寸法

開口幅W2,650×開口高さH2,250 1台

ミストシルバー(スラット・ケース)
ステンカラー(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

水縹色・深縹色

水縹色・深縹色
電源

100V

シャッター以外の工事

1次側電源工事

納期

製作納期12日間・工事日数2日間

埼玉県桶川市N様邸・「小町様電動式」お届けしました。

設置前

設置後

製品仕様・価格

製品名

アルミ消音シャッター「小町様」電動スタンダードタイプ

寸法

開口幅W3,600×開口高さH2,000 1台

ミストシルバー(スラット・ケース)
ステンカラー(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・臙脂色

梔子色・琥珀色
電源

100V

シャッター以外の工事

1次側電源工事・門扉撤去処分

納期

製作納期12日間・工事日数1日間

千葉県柏市S様邸・「小町様電動式」お届けしました。

設置前

設置後

製品仕様・価格

製品名

アルミ消音シャッター「小町様」電動スタンダードタイプ

寸法

開口幅W3,515×開口高さH2,330 2台

ミストシルバー(スラット・ケース)
ステンカラー(レール・水切り)

開閉仕様
3点式押しボタン2個 リモコンセレカードⅢ4枚「和モダンタイプ」

撫子色・臙脂色

抹茶色・海松色

支子色・琥珀色

乳白・桧皮色
シャッター以外の工事

1次側電源工事

納期

製作納期12日間・工事日数1日間

ガレージシャッター
小町様

早朝・夜間でも安心して開閉できる、速さと静かさを追求。カラーバリエーションが新しくなった小町様です。

施工お届けエリア
東京23区・市部・埼玉県(秩父を除く全域対応)・千葉県・神奈川県・群馬県・茨城県・栃木県
