有効間口6.3mまで対応可能。安全装置も標準装備し、速い、広い、静か、安心の消音シャッター「御前様」

人にやさしいガレージライフを実現。

消音設計 | Silent ・・・ 55dB

夜間でも早朝でも周りに気兼ねすることなく安心して開閉できます。

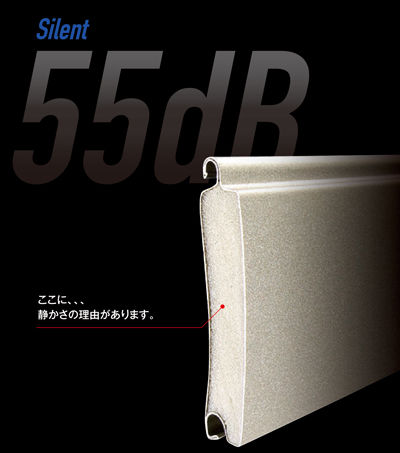

発泡ウレタンを充填アルミロール形成スラットの採用で、スチール製シャッターに比べ開閉音、風振・風打音を大幅に低減しました。

開閉音 はスタンダードタイプなら55dBと非常に静か。





※55dBは小川のせせらぎと同低度の音です。

 ハイスピードタイプは60db以下







高速開閉| Speedy・・・ H=2.5m → 14s

開閉スピードは従来製品よりも約2倍です。高さ2.5mの開口部を約14秒で開閉します。

※スタンダードタイプは高さ2.5mの開口部を約26秒で開閉します。

最大開口W6.3m | Wide ・・・ MAX 6.3M

最大有効開口Wは6.3m、高さHは4mまで対応可能です。
お車2台のガレージが1連で対応できますので、柱のないスッキリ空間を実現できます。

安心の防犯性能| cp ・・・ crime prevention

「防犯性能の高い建物部品の開発・普及に関する官民合同会議」で定められた防犯性能試験を行い、想定される侵入手口による攻撃に対して5分以上防ぐ性能を有することが確認された製品です。

障害物感知装置・急降下防止装置 | 安全 ・・・ safty system

シャッター降下中のはさまれ事故防止を防止する障害物感知装置と万一の故障時でもシャッターが急降下しないように急降下防止装置を標準装備しています。
●開閉機の故障やチェーン切れ・はずれ等が発生した場合に備え、シャッター急降下を防止する<セルフブレーキシステム>を標準装備しています。
※急降下防止装置が作動した場合は、文化シャッターサービス株式会社にて補修および復旧の作業をいたします。(有償)

障害物感知装置 | レール内蔵型多光軸センサ | ハイスピードタイプ

レールに内蔵された多光軸センサで障害物を感知。
もしもの時でも人や車両等に接触することなくシャッターは停止します。
また電源は本体側から供給しているため電池交換は不要です。

降下中のシャッターがセンサーにより障害物を感知すると、停止します。
障害物を取り除いた後、シャッターを操作してください。


<注意事項>

  • 地面から15㎝の間は感知しません。
  • 地面から150㎝以上は感知しません。
  • 上昇中は障害物を感知しません。
  • 隙間のある籠や透明なガラス等の光を通す障害物を感知しない場合があります。
  • 床面反射率(大理石・水たまりなど)が高いものや直射日光がセンサレンズに
    当る場合は、光の影響を受け、センサが正しく作動しない場合があります。
  • シャッター上昇中に、床面から15㎝の間でシャッターを停止させた場合
    シャッターを閉鎖できません。閉鎖させる場合は、一度シャッターを150㎝
    より上の高さまで上げてから閉鎖させてください。
  • 雪などレールに入ると正しく開閉動作が出来ない場合があります。


座板感知式障害物感知装置 | スタンダードタイプ

座板に障害物が接触すると送受信により制御盤が働き、下降中のシャッターを停止させます。

座板部には座板感知式の障害物感知装置を標準装備。座板部で障害物を感知すると反転上昇し、停止します。
障害物を取り除いた後、シャッターを操作してください。


<注意事項>

  • 地面から12㎝の間は感知しません。
  • 前開位置から下げ方向に約20㎝は感知しません。
  • 上昇中は障害物を感知しません。
  • 障害物に急な傾斜があるなど、接触面の状態によっては障害物を感知できない場合があります。
    また、障害物を感知して停止した場合でもシャッター重量により障害物が破損するおそれがあります。
  • 雪などにより、座板が凍結する場合、正しく開閉動作が出来ない場合があります。

ビームセンサ | スタンダードタイプ

スタンダードタイプは座板感知式障害物感知装置に加え、ビームセンサで障害物を感知。
もしもの時でも人や車両等に接触することなくシャッターは停止します。

地面から50㎝の位置で両サイドのレールにビームセンサを設置し、
シャッターに触れることなく障害物を感知する事でシャッターが停止します

障害物を取り除いた後、シャッターを操作してください。

<注意事項>

  • 上昇中は障害物を感知しません。
  • 隙間のある籠や透明なガラス等の光を通す障害物を感知しない場合があります。
  • 床面反射率(大理石・水たまりなど)が高いものや直射日光がセンサレンズ面
    に当る場合、光の影響を受け、センサが正しく作動しない場合があります。

標準装備 | 楽々 ・・・ セレカードⅢ・セレクルーズⅡ

シャッターリモコン「セレカードⅢ」ならシャッターの開閉は車の中からワンタッチ!
雨の日でもぬれずに楽々快適です。

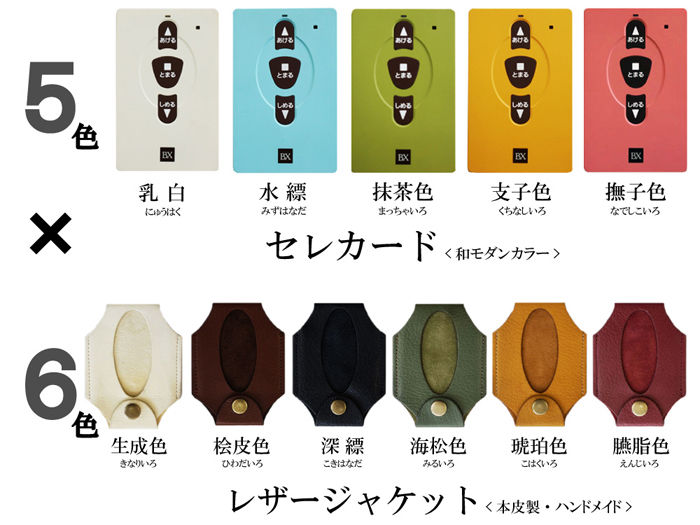

5色の<セレカード>と6色のレザージャケットをお好みの組み合わせでお選び頂けます。
レザージャケットは本革製で手になじみやすく滑りにくいユニバーサルデザインです。

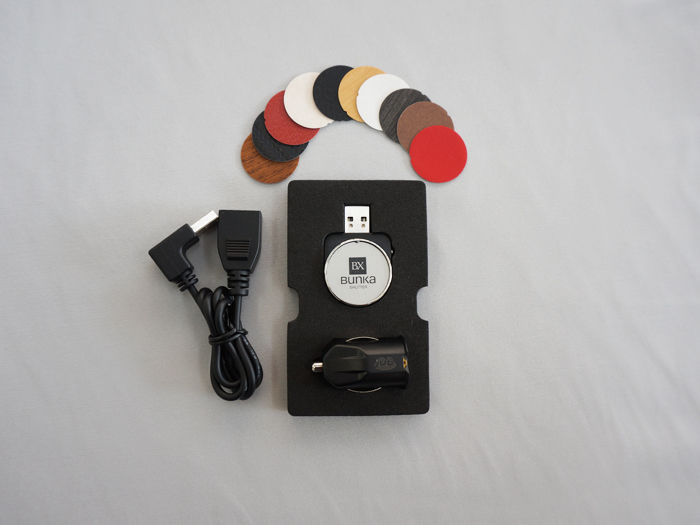

車載用自動開閉リモコンセレクルーズⅡ」

車のUSB電源ソケットに差し込むだけでエンジンをかけると、シャッターが開きます。



オプション |セレアーキ・テンキ―スイッチ<マイタッチⅡ>

ワイヤレス押しボタンスイッチ「セレアーキ」

 配管・配線工事が不要で低コスト、短納期で導入が可能。

建物意匠に合わせてカラーが選べます。

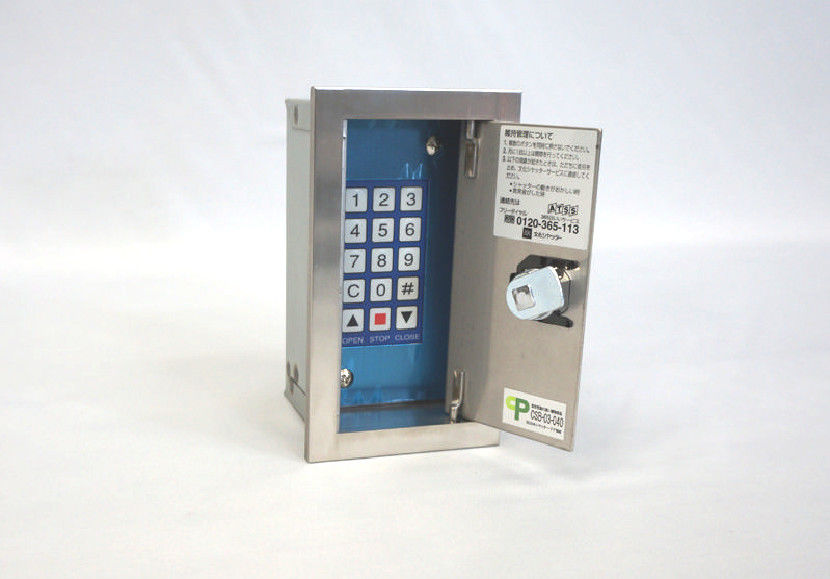

テンキ―スイッチ「マイタッチⅡ」あらかじめ登録した4桁の番号でシャッターを開閉します。
鍵を持ち歩く必要がないので防犯性に優れています。

御前様構成部材になります。

こちらが<御前様>構成部材になります。


項 目
材 質
スラット 発泡ウレタン充填アルミロール成形スラット
座板 アルミニウム合金押出形材
ガイドレール アルミニウム合金押出形材
ケース 標準 溶融亜鉛めっき鋼板
オプション アルミニウム鋼板(オプション)



障害物感知装置 ハイスピード 多光軸センサ
スタンダード 座板感知式+ビームセンサ
 耐風圧性能 750Pa



開閉性機能になります。

機種 EGLM-15SG3 EGLM-25SG3 EGLM-25GTS
電圧
単相 100V
出力 0.065kw 0.125kw 0.035kw
周波数 50Hz/60Hz
平均巻上速度※ 開・閉速度 5.3m/分(50Hz) 開速度 10m/分(50Hz,60Hz共通)
開・閉速度 6.3m/分(60Hz) 閉速度 5.3m/分(50Hz,60Hz共通)

※巻上速度はシャッターの大きさにより変わります。



■設計耐用回数・年数(作動不良を起こさない状態):10000回開閉・10年

  • 「設計耐用回数・年数」は保証値ではありません。保証期間については「製品保証」を参照してください。
  • 「設計耐用回数・年数」はお客様による適切な維持・管理とお手入れを行い、かつ専門技術者による定期的なメンテナンス(定期交換部品の交換、注油、調整など)を実施した場合の数値です。
    なお、沿岸部、温泉地帯、化学・薬品工場などの腐食性環境や、大気中の砂塵、煙などが商品に付着する場所、および高温、低温、多湿などの使用環境下では、記載数値を満足しないことがあります。



■使用条件

周囲温度 -10℃~+40℃(凍結を除く)
周囲湿度 PH80%以下
周囲環境 粉塵、有毒ガス、結露、凍結のないこと

標準色4色 ウッドテイスト6色

カラーバリエーションになります。


■スラット:ミストシルバー(GMS)
■ガイドレール:ステンカラー(UB)
■座板:ステンカラー(UB)
■ケース:ミストシルバー(102)

■スラット:ブラック(GTB)
■ガイドレール:ブラック(TA)
■座板:ブラック(TA)
■ケース:ナイトブラック(144)

■スラット:アーバンブロンズ(GBD)
■ガイドレール:ブロンズ(BC)
■座板:ブロンズ(BC)
■ケース:ブロンズ(116)

■スラット:ホワイト(GWS)
■ガイドレール:ピュアホワイト(WB)
■座板:ピュアホワイト(WB)
■ケース:フロストホワイト(101)

■スラット:ライトウォールナット 柾目
■ガイドレール:ブラック(TA)
■座板:ブラック(TA)
■ケース:ナイトブラック(144)

■スラット:ミディアムオーク 柾目
■ガイドレール:ブラック(TA)
■座板:ブラック(TA)
■ケース:ナイトブラック(144)

■スラット:ブランチーク 板柾
■ガイドレール:ブラック(TA)
■座板:ブラック(TA)
■ケース:ナイトブラック(144)

■スラット:トラッドウォールナット 板柾
■ガイドレール:ブラック(TA)
■座板:ブラック(TA)
■ケース:ナイトブラック(144)

■スラット:ゼブラウッド 柾目
■ガイドレール:ブラック(TA)
■座板:ブラック(TA)
■ケース:ナイトブラック(144)

■スラット:チャコールネズコ 柾目
■ガイドレール:ブラック(TA)
■座板:ブラック(TA)
■ケース:ナイトブラック(144)





有効間口6.3mまで対応可能。安全装置も標準装備し、速い、広い、静か、安心の消音シャッター「御前様」

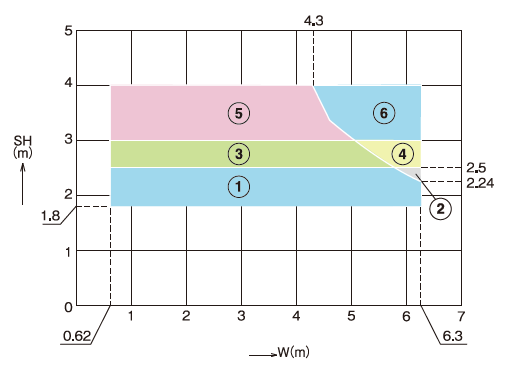

設計範囲表になります。

ケース寸法になります。



範囲 開閉機 A B
スタンダードタイプ ハイスピードタイプ
EGLM-15SG3 EGLM-25GTS 485 430
EGLM-25SG3
EGLM-15SG3 495 500
EGLM-25SG3
EGLM-15SG3 550 500
EGLM-25SG3



姿図となります。

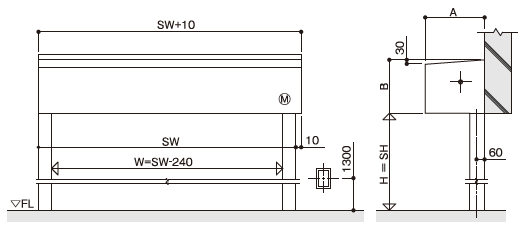

  • 姿図 ケース納まり図となります。

※SHはブラケット下端までの寸法を示し、Hは有効高さ(FLからブラケット下端まで)を示す。
SWはガイドレール外々寸法を示し、Wは有効開口(ガイドレール内々)を示す。

  • 姿図 天井納まり図となります。

※SHはブラケット下端までの寸法を示し、Hは有効高さ(FLから天井面下端まで)を示す。
SWはガイドレール外々寸法を示し、Wは有効開口(ガイドレール内々)を示す。
αは天井からブラケット下端までの寸法を示し、α=100以上です。

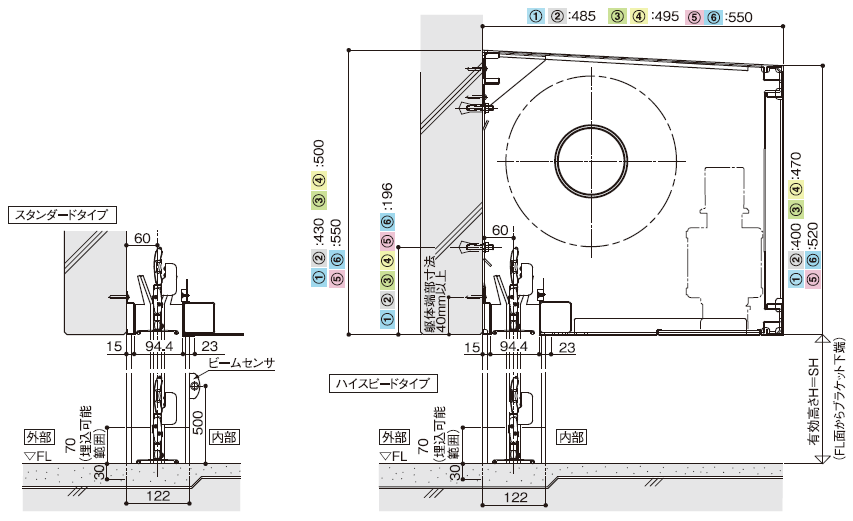

ケース納まり図となります。※内巻納まりの場合

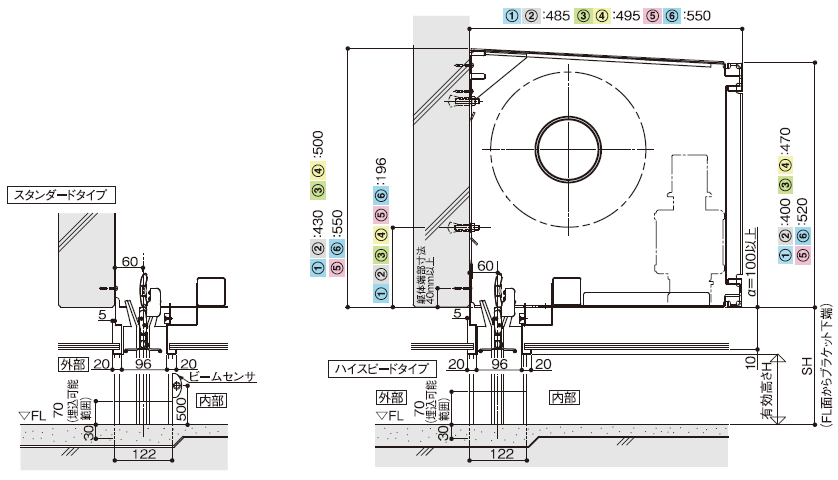

天井納まり図となります。※内巻納まりの場合

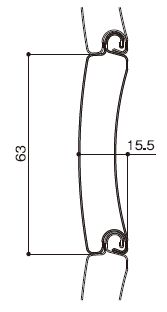

スラットの図となります。

座板の図となります。

露出レール納まり図となります。※内巻納まりの場合

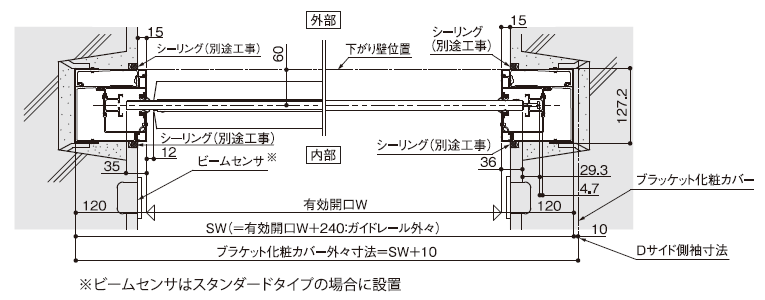

埋込レール納まり図となります。※内巻納まりの場合

効間口6mまで対応可能。安全装置も標準装備し、速い、広い、静か、安心の消音シャッター「御前様」価格設置例になります。

神奈川県M様邸・消音シャッター「御前様」お届けしました。

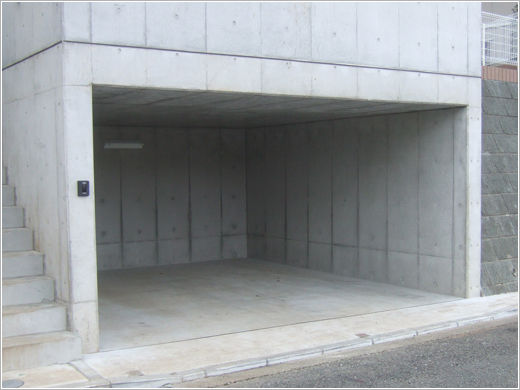

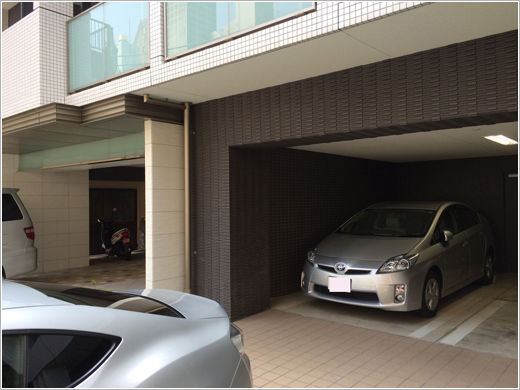

設置前

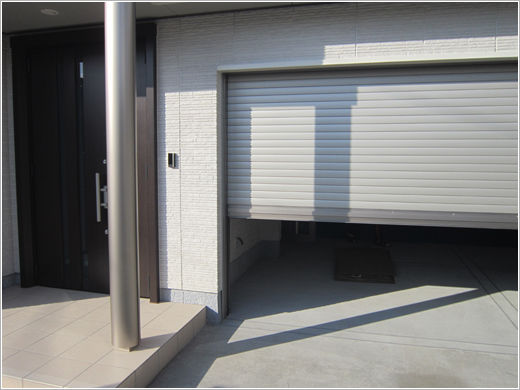

設置後

製品仕様・価格

製品名 アルミ消音シャッター「御前様」デラックスタイプ
寸法 開口幅W5,000×開口高さH2,500 1台

ミストシルバー(スラット・ケース)
ステンカラー(レール・座板)

開閉仕様

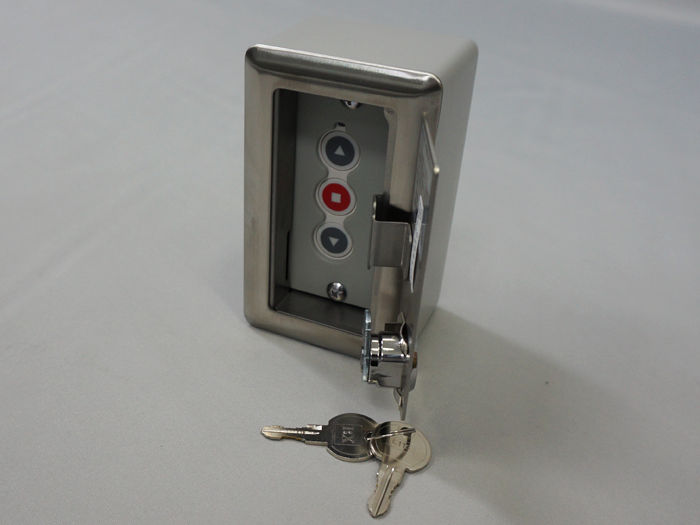

3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・臙脂色

梔子色・琥珀色
電源 100V
シャッター以外の工事 コーキング工事・1次側電源工事
参考お届け金額 ¥1,099,461
製品・本体工事・1次側電源工事・消費税込
納期 製作納期20日間・工事日数1日間

千葉県K様邸・消音シャッター「御前様」お届けしました。

設置前

設置後

製品仕様・価格

製品名 アルミ消音シャッター「御前様」デラックスタイプ
寸法 開口幅W5,524×開口高さH2,237 1台

ミストシルバー(スラット・ケース)
ステンカラー(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

生成色・臙脂色

水縹色・深縹色
電源 100V
シャッター以外の工事 なし
参考お届け金額 ¥1,193,869
製品・本体工事・消費税込
納期

製作納期20日間・工事日数1日間

埼玉県久喜市N様邸・消音シャッター「御前様」お届けしました。

設置前

設置後

製品仕様・価格

製品名 アルミ消音シャッター「御前様」デラックスタイプ
寸法 開口幅W6,000×開口高さH2,300 1台

ミストシルバー(スラット・ケース)
ステンカラー(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

撫子色・臙脂色

抹茶色・海松色
電源 100V
シャッター以外の工事 なし
参考お届け金額 ¥1,193,869
製品・本体工事・消費税込
納期 製作納期20日間・工事日数1日

台東区Y様マンション・消音シャッター「御前様」お届けしました。

設置前

設置後

製品仕様・価格

製品名 アルミ消音シャッター「御前様」デラックスタイプ
寸法 開口幅W4,480×開口高さH2,320 1台

ミストシルバー(スラット・ケース)
ステンカラー(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

乳白・桧皮色

乳白・桧皮色
電源 100V
シャッター以外の工事 天井解体・化粧枠工事・1次側電気工事
参考お届け金額 ¥1,030,043
製品・本体工事1次側電気工事・消費税込
納期 製作納期20日間・工事日数2日間

練馬区M様邸・消音シャッター「御前様」お届けしました。

設置前

設置後

製品仕様・価格

製品名 アルミ消音シャッター「御前様」デラックスタイプ
寸法 開口幅W5,070×開口高さH2,320 1台

ブラック(スラット・ケース)
ブラック(レール・座板)

開閉仕様
3点式押しボタン1個 リモコンセレカードⅢ2枚「和モダンタイプ」

乳白・桧皮色

水縹・深縹
シャッター以外の工事 天井解体・化粧枠工事
参考お届け金額

¥1,168,265
製品・本体工事・取外し処分・1次側電気工事・消費税込

納期 製作納期20日間・工事日数2日間
