【ガレージシャッター】パネルーラ
製品特徴

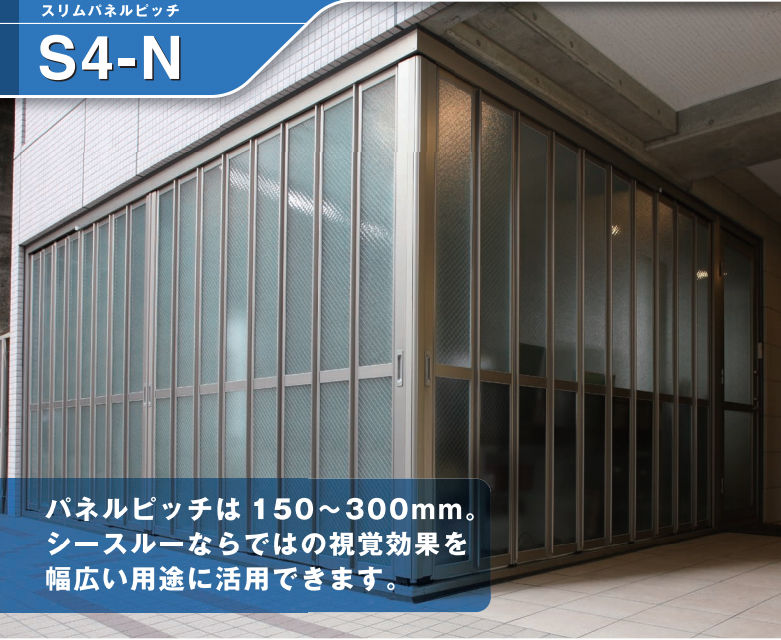

Ｓ４－Ｎ スリムパネルピッチパネルピッチは200㎜～300㎜。シースルーならではの視覚効果を幅広い用途に活用できます。
|

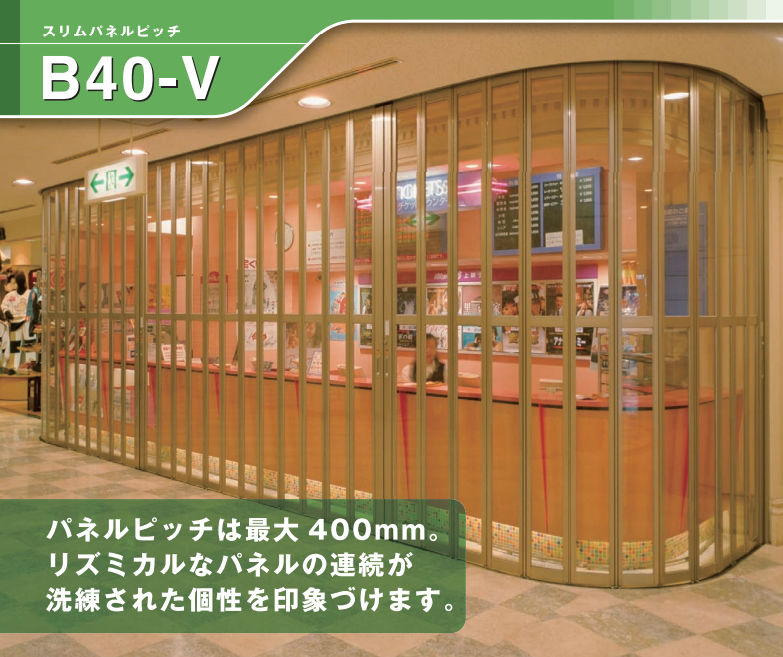

Ｂ４０-V スリムパネルピッチパネルピッチは最大400㎜。リズミカルなパネルの連続が洗練された個性を印象付けます。 |

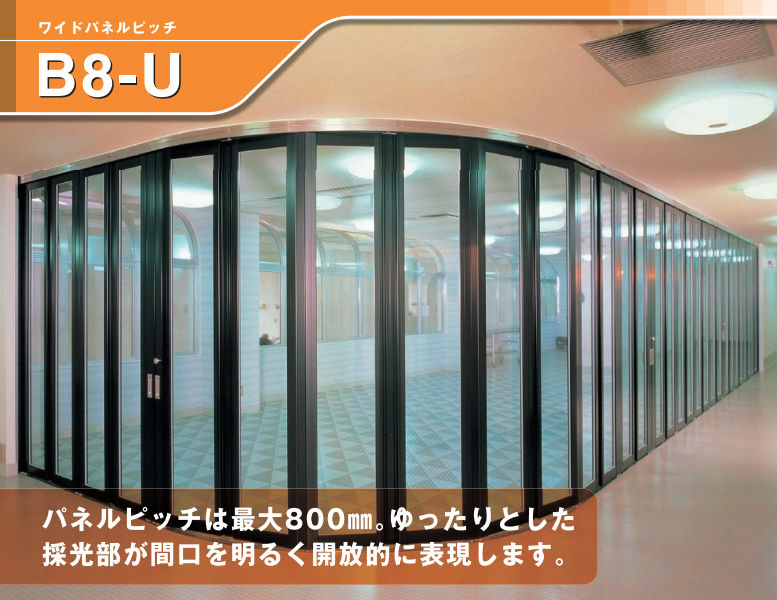

Ｂ８－Ｕ ワイドパネルピッチパネルピッチは最大800㎜。ゆったりとした採光部が間口を明るく開放的に表現します。
|
製品仕様
S4-N 製品仕様
| 部材・部品 | 材質 |
|---|---|
| パネル枠 | アルミ形材 |
| パネルピッチ |
直径タイプ：１５０≦PW≦３００ Rタイプ：１５０≦PW≦２２０（R≧１０００） |
| 上部レール | アルミ形材 |
| 下部レール | アルミ形材、ステンレス |
| はめ込み材 |
（固定方法：グレイジングチャンネル） 各種ガラス ｔ=3.0～6.8 アクリル板・ポリカーボネート板 ｔ=3.0～5.0 アクリル樹脂複合版・アルミプレート ｔ=3.0 アルミパンチングパネル ｔ=2.0 |
| 引手 | 両面掘り込み把手（アルミ鋳物）（ステンレス把手対応可） |
| 鍵 | 美和SL-77（美和FN錠、ゴールPSS錠 対応可） |
S4-N レール仕様
| 仕様 | パネルピッチ | 間口（1連） TW:柱外々幅寸法 | 下レール |
|---|---|---|---|
|
直線タイプ コーナータイプ |
１５０≦PW≦３００ |
８８８≦TW≦５０８８ １５０ｋｇ以下 |

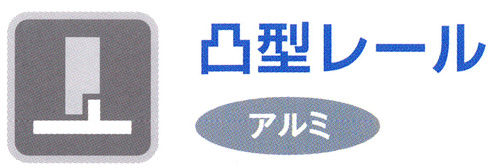

凹レール（アルミ またはステンレス） 凸レール（アルミ） ノンレール7 |
| Rタイプ |
150≦PW≦220 （R≧１０００） |
 納まりの種類 ： 直線タイプ、 コーナータイプ、 Rタイプ |
 納まりの種類 ： 直線タイプ、 コーナータイプ |
 納まりの種類 ： 直線タイプ、 コーナータイプ |
 納まりの種類 ： 直線タイプ、 コーナータイプ |
 納まりの種類 ： 直線タイプ |
 納まりの種類 ： 直線タイプ、 コーナータイプ、 Rタイプ |
S4-N ノンレール仕様（屋内専用）
| 仕様 | パネルピッチ | 間口（1連） TW:柱外々幅寸法 | 下レール |
|---|---|---|---|
|
直線タイプ コーナータイプ |
１５０≦PW≦３００ |
８８８≦TW≦５０８８ １５０ｋｇ以下 |
なし |
| Rタイプ |
１５０≦PW≦２２０ （R≧１０００） |
納まりの種類 ： 直線タイプ、 コーナータイプ、 Rタイプ

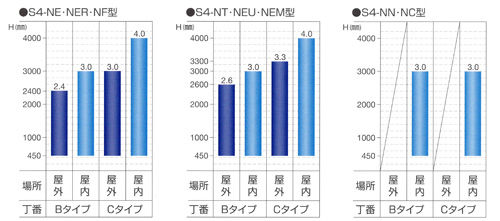

製作許容範囲になります。
８８８≦TW≦５０８８mmまたは１５０ｋｇ以下（1連）
S4-NT・NEU・NEM型 RIEF屋外仕様（Cタイプ屋外）はH＝３０００ｍまでとなります。
S4-NN・NC型 NN・NCは、屋内限定となります。
カラー
S4-N パネル枠カラーバリエーションになります。
パネルーラカラーは、全部で5色になります。
また、ご希望により、アクリル樹脂焼付塗装の特殊職にも対応します。（電解着色も対応可能）

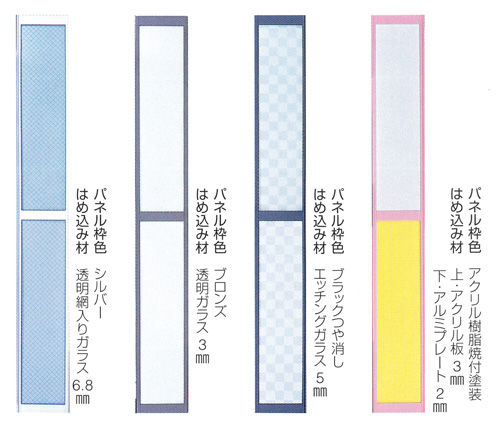

S4-N はめ込み材バリエーションになります。
はめ込み材は各種ガラス、アクリル板、ポリカーボネート板、アルミ樹脂複合板、アルミプレート、パンチングパネルなど素材・カラーともに豊富なバリエーションを取り揃えています。
設計プランや用途に応じてパネル枠との最適な組み合わせをお選びください。
| はめ込み材 | 厚さ（mm） | 単位重量（ｋｇ/㎡） |
|---|---|---|
| フロート板ガラス | ３．０ | １１．５ |
| フロート板ガラス | ５．０ | １５．５ |
| 型板ガラス | ４．０ | １３．５ |
| 網入り・綿入りガラス | ６．８ | １９．５ |
| アクリル・ポリカ板 | ３．０ | ８．０ |
| アクリル・ポリカ板 | ５．０ | １０．０ |
| アルミ樹脂複合板 | ３．０ | ８．０ |
| アルミプレート | ３．０ | １２．０ |
| アルミパンチングパネネル | ２．０ | ８．０ |
| はめ込み材なし | ５．０ |
上部レール・パネル枠の重量も含む。
納まり図
S4-NE型凹型標準直線レール納まり図になります。
パネルピッチ300mm以下

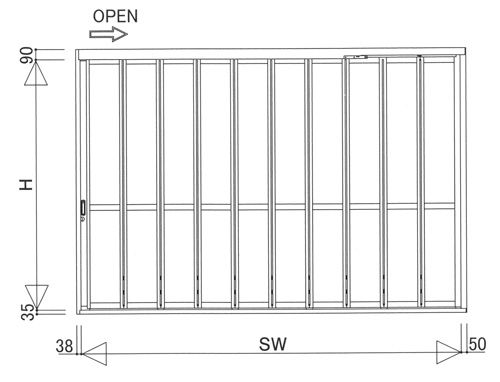

- 全体図となります。

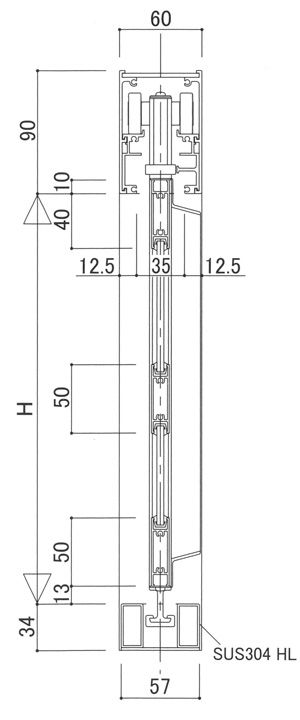

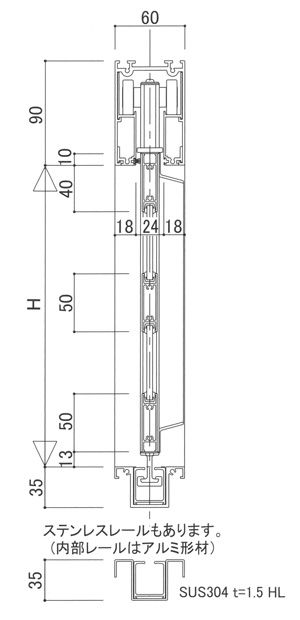

- 縦断面図 片引き・両引きとなります。

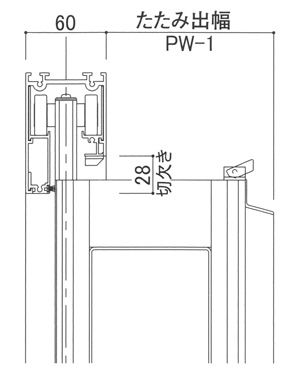

- 縦断面図 折りたたみ部となります。

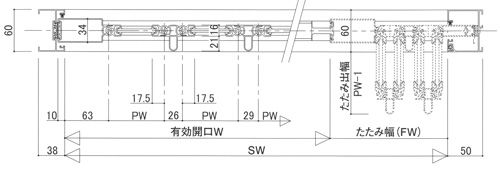

- 横断面図 片引きとなります。

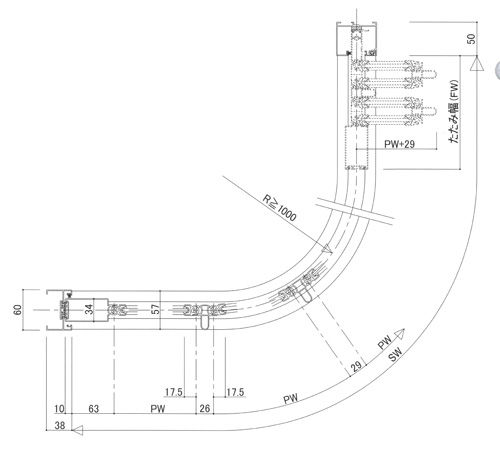

S4-NER型凹型標準Rレール納まり図になります。
パネルピッチ220mm以下 Rは1000mm以上
内たたみの場合、吊元側の直線は切欠き寸法（L）以上必要
- 縦断面図 片引き・両引きとなります。

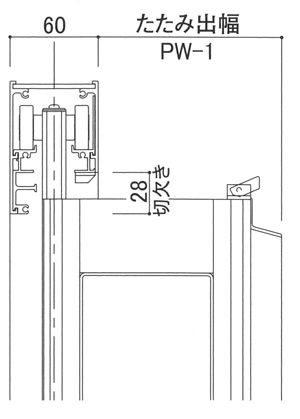

- 縦断面図 折りたたみ部となります。
- 横断面図 片引きとなります。

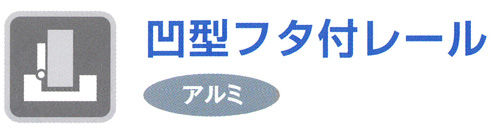

S4-NF型凹型フタ付直線レール納まり図になります。
パネルピッチ300mm以下 Rタイプ不可

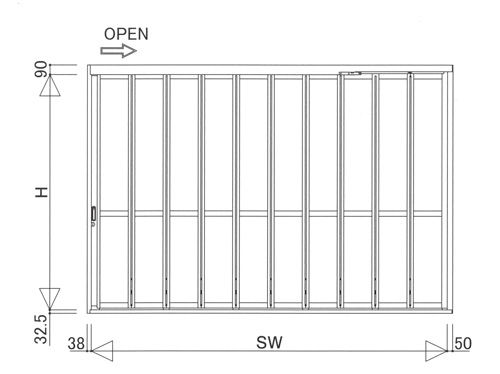

- 全体図となります。

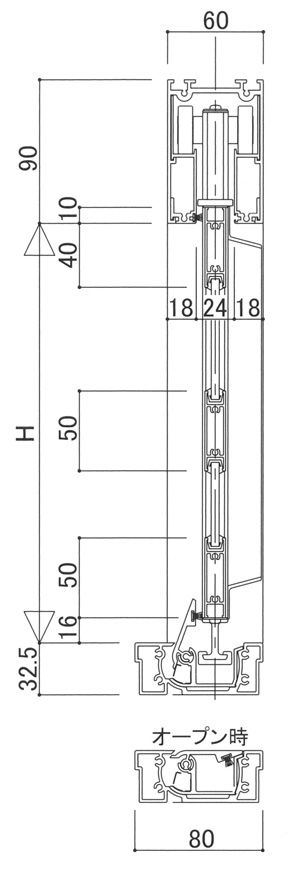

- 縦断面図 片引き・両引きとなります。

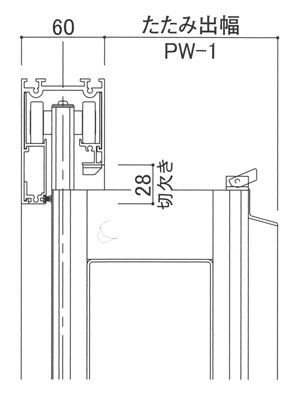

- 縦断面図 折りたたみ部となります。

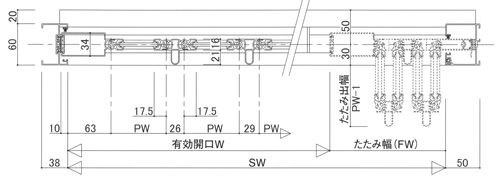

- 横断面図 片引きとなります。
S4-NN型ノンレール直線タイプ納まり図になります。
パネルピッチ300mm以下
Rタイプ可（Rは1000mm以上 パネルピッチ220mm以下

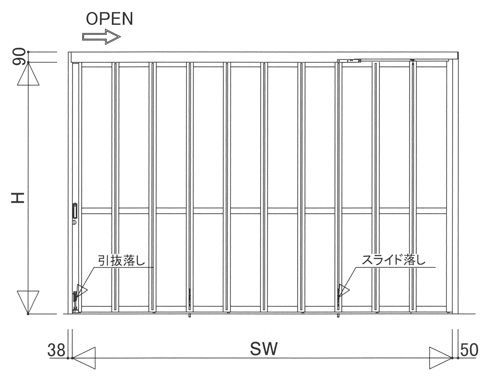

- 全体図となります。

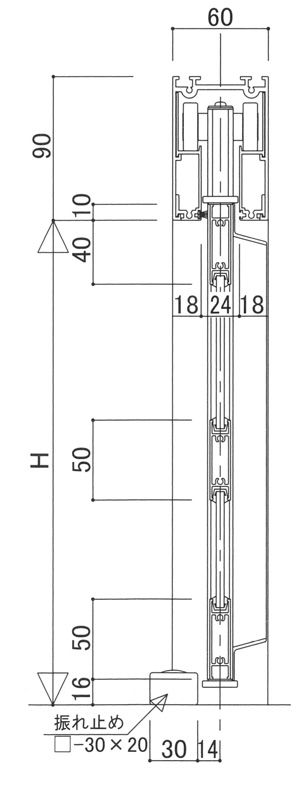

- 縦断面図 片引き・両引きとなります。

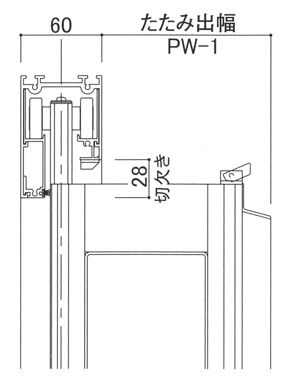

- 縦断面図 折りたたみ部となります。

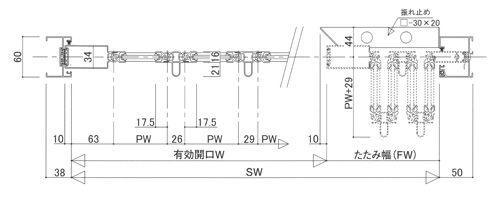

- 横断面図 片引きとなります。
価格設置例
世田谷区Ｓ様邸・横引きパネル「パネルーラ」お届けしました。

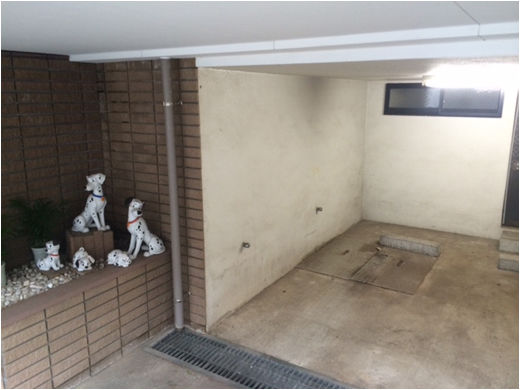

設置前
|
設置後
|
製品仕様・価格
| 製品名 | パネルーラＳ４-Ｎ |
|---|---|
| 寸法 | 開口幅W3,260×開口高さH1,700 1台 |
| 色 |
ブロンズ・はめ込み材・アルミ樹脂板 |
| 開閉仕様 |
手動式 |
| シャッター以外の工事 |
床ハツリ・床モルタル補修 |
| 納期 | 製作納期14日間・工事日数1日 |
製作寸法・現地調査- 製品寸法mm単位で受付
- 製作寸法はmm単位で制作いたします。そのため、現在のガレージ寸法に合わせ製品が作れます。
- 現地調査まで無料でお伺いします
- お電話やインターネットからのお見積りはもちろん、現地調査でのお見積りも無料になります。
