【住宅用窓シャッター】マドマスタータップ・リード換気・採光モデル
製品特徴

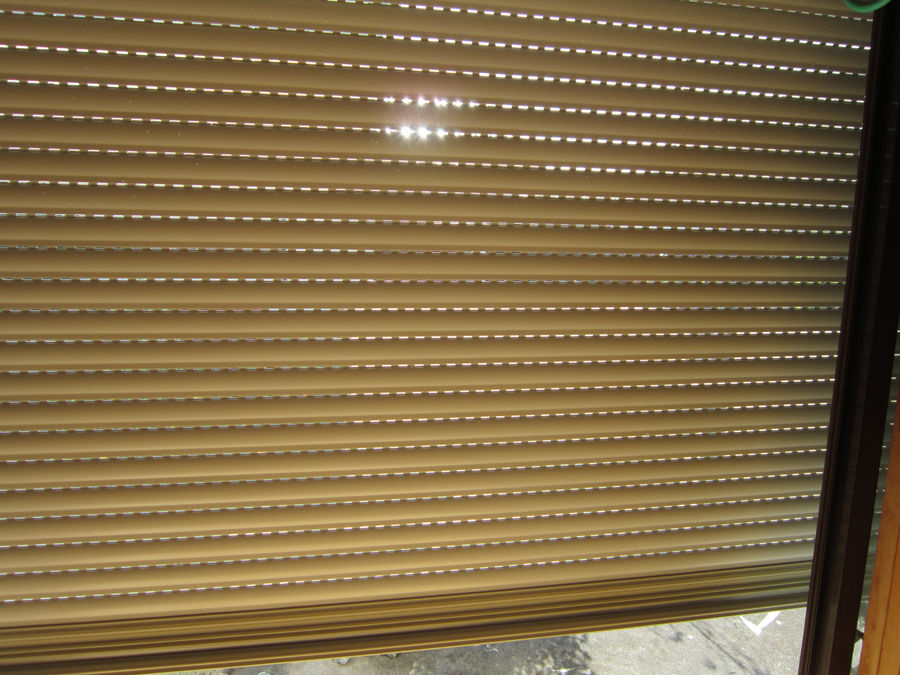

スイッチ一つでシャッタースラットがスリット状になり、自然な風と光を部屋の中に注ぎ込みます。防犯対策もしながら外部の換気・採光が可能です。
強い日差しを微光に、強風を微風にかえる快適機能
| 生活シーンにあわせて、スリットから自然の光や風を室内にとりいれたり換気するなど、ひと味違った快適効果が楽しめます。 |   |
|||||
 |
||||||
製品仕様
操作タイプ |
使用対象 |
| 電動スマートタイプ、電動HA+ワイヤレス、電動HA、電動ワイヤレス、電動標準 | 木造在来工法、２×４工法 ※各工法とも地上3階以下、連窓の時は2階まで （連窓のシャッター開口Wが4000mmを超える場合は1階まで） |
適応サッシ |
間口モジュール |
| 内付、半外付、外付、2×4 ※外付の場合、別途取付部材が必要です。 | 関東間、関西間、九州、四国間、メーターモジュール |
耐風圧強度 |
|
| 単窓：800pa（負圧）・地上3階まで 連窓：シャッター開口W≦4,000・・・600pa（負圧）・地上2階まで 連窓：シャッター開口＞4,000・・・400pa（負圧）・1階のみ |
設計範囲 |
|
| 窓シャッター設計範囲となります。 ※斜線部、電動「ワイヤレス」、「集中ワイヤレス」タイプの制作許容範囲 ＜連窓＞のS開口Wは、シャッター開口が左右均等割り時のものです。BAシリーズは連窓不可となります。 |
  |
部材仕様 |
||||||||||||||||||||
|
部材仕様左記の内容となります。
|
|||||||||||||||||||
機能一覧
| 操作タイプ | 電動 | |||||
|---|---|---|---|---|---|---|
|
スマートタイプ
|
HA＋ワイヤレス
|
HA
|
ワイヤレス※2
|
電動標準
|
||
| 快適 | 換気・採光 | ○ | ||||
| ワンタッチスリット | ○※3 | |||||
| 安心 | 錠（幅木） | 施錠/自動 解錠/自動 | ||||
| 補助ロック | モーターロック | |||||
| 学習機能付開閉機 | ○ | |||||
| フック付スラット | ○ | |||||
| 障害物感知 | ○光電BS式 | |||||
| 停電時手動操作 | ○レバー切換式 | |||||
| 耐風圧 | 単窓 負圧800Pa 連窓※4負圧400Pa 負圧600Pa | |||||
| 便利 | スマートフォン操作 | ○ | ー | |||
| タイマー機能 | ○※5 | ー | ||||
| 一斉操作 | ○ | ー | ||||
| グループ操作 | ○ | ー | ||||
| ワイヤレススイッチ操作 | ○※3 | ー | ○※3 | ー | ||
| ワイヤレスタイマースイッチ操作 | ー |
△※3※5 | ー | △※3※5 | ー | |
| 壁スイッチ操作 | ー | ○ | ー | ○ | ||
| タイマースイッチ | ー | △※3※5 | ー | △※3※5 | ||
| 遠隔操作 | ー | △ | ー | △ | ||
| 複数操作 | ー | △ | ー | △ | ||
| 一斉操作 | ー | △ | ー | △ | ||
| HEMS連携 | ○※6 | ー | ||||
| HAシステム対応 | ー | ○ | ー | |||
○標準 △オプション
※ 1スマートフォンは、お客様側でのご用意となります。
※ 2ワイヤレスタイプには、オプションとして外部差込プラグ式を用意しています。
※ 3ワイヤレス押ボタンスイッチ及びタイマースイッチの場合、開閉スイッチ同時押により全面スリットになります。
※ 4連窓（シャッター開口W＞4000）…400Pa、連窓（シャッター開口W≦4000）…600Pa
※ 5タイマー設定は窓シャッター「開」または「閉」を指定します。スリット状態にはタイマー設定はできません。
※ 6HEMSへの連携は、パナソニック（株）「スマートHEMS㌃」と三菱電機（株）「三菱HEMS」に限ります（2016年4月現在）。
| RC外付納まりに対応できるよう取付部品を用意しています。 | 電動ワイヤレスタイプ、電動標準タイプは土間納まりも可能です。 但し、連窓は土間納まり不可となります。 |
| タイマースイッチ（オプション） | |
|---|---|
ワイヤレス
 |
有線
 |
カラー
| 型番 |  ブロンズ（B1） |
 ビューブラウン（B3） |
 シェイクブラウン（B4） |
 ブラック（T3） |
| 枠 | ブロンズBA/アルミ形材 | ビューブラウンBE/アルミ形材 | シェイクブラウンBF/アルミ形材 | ブラックTA/アルミ形材 |
| ケース | スポットブラウン/カラー鋼板 | ビューブラウン/カラー鋼板 | スポットブラウン/カラー鋼板 | ナイトブラック/カラー鋼板 |
| スラット | ブラウン/カラーアルミ板 | ブラウン/カラーアルミ板 | ブラウンBE/カラーアルミ板 | ブラック/カラーアルミ板 |
| 型番 |  ホワイト（W1） |
 ホワイト（W2） |
 ステンカラー（U4） |
|
| 枠 | ホワイトWA/アルミ形材 | ホワイトWB/アルミ形材 | ステンカラーU4/アルミ形材 | |
| ケース | シルキーホワイト/カラー鋼板 | シルキーホワイト/カラー鋼板 | ビューステン/カラー鋼板 | |
| スラット | ホワイト/カラーアルミ板 | ホワイト/カラーアルミ板 | ミンクブラウン/カラーアルミ板 |
※ケース、スラット等の色は異なります。
価格設置例
換気・採光窓シャッターの価格設置例になります。
埼玉県宮代町Ｉ様邸・マドマスタータップ電動「換気・採光モデル」お届けしました。

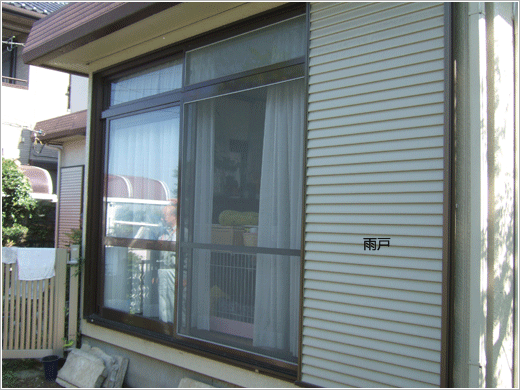

設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ電動「換気・採光モデル」 |
|---|---|
| 寸法 | 開口幅W2,693×開口高H2,320 1台 |
| 色 | ホワイト |
| 開閉仕様 |
カードリモコン「セレカードⅢ」1枚
|
| シャッター以外の工事 | １次側電源工事・雨戸取外し処分 |
| 電源 | １００Ｖ |
| 納期 | 製作納期１５日間 工事期間１日 |
埼玉県久喜市Ｏ様邸・マドマスタータップ電動「換気・採光モデル」」お届けしました。
設置前
|
設置後
|
製品仕様・価格
| 製品名 |
マドマスタータップ電動「換気・採光モデル」 |
|---|---|
| 寸法 |
開口幅W2,620×開口高さH2,230 1台 |
| 色 |
ブロンズ |
| 開閉仕様 |
カードリモコンセレカードⅢ １枚
|
| 納期 | 製作納期１５日間・工事日数１日 |
製作寸法・現地調査- 製品寸法mm単位で受付
- 製作寸法はmm単位で制作いたします。そのため、現在のガレージ寸法に合わせ製品が作れます。
- 現地調査まで無料でお伺いします
- お電話やインターネットからのお見積りはもちろん、現地調査でのお見積りも無料になります。
