【住宅用窓シャッター】マドマスタータップ・リードスタンダードモデル
製品特徴
- リフォームなどに最適な後付け専用シャッターです。
- 木造住宅用（RC住宅への後付けにも対応）
- シャッター枠の出幅を抑え、後付けを感じさせない外観です。
- スタンダードなスチールスラット仕様
- 電動タイプ、手動タイプをご用意しております。
製品仕様
操作タイプ電動集中ワイヤレス、電動集中、電動ワイヤレス、電動標準、ワイドレバー、手動 |
使用対象木造在来工法、２×４工法 |
適応サッシ内付、半外付、外付、2×4 ※外付の場合、別途取付部材が必要です。 |
間口モジュール関東間、関西間、九州、四国間、メーターモジュール |
部材仕様
部材仕様下記の内容となります。
■スラットは、カラー鋼鈑になります。
■レール・外枠・下ｗはアルミ材を使用しております。
■ケースはカラー鋼鈑になります。
■家庭用100Ｖで動きます。
■ワイヤレススイッチとは、壁にリモコン装置をセットします。
| 主要部材 | スラット | カラー鋼板 | |
|---|---|---|---|
| シャッターケース | ケース材 | カラー鋼板 | |
| 化粧キャップ | AES樹脂 | ||
|
外枠・ガイドレール 下枠・幅木 |
アルミ材 | ||
| 電動機構 | モータ |
使用電圧：AC100V |
|
| ワイヤレス スイッチ | 使用電池：コイン部リチウム電池 CR2025型×1個 到達距離：10m |
||
設計範囲
| スタンダード窓シャッターの設計範囲になります。 | |
|
|
※連窓のＳ開口Ｗは、シャッター開口が左右均等割り時のものです。 |
電動集中タイプの制作許容範囲
住宅防火戸の制作許容範囲機能一覧
| 操作タイプ | 電動 | 手動 | ||||||
|---|---|---|---|---|---|---|---|---|
|
スマートタイプ※1
|
HA＋ワイヤレス
|
HA
|
ワイヤレス※2
|
電動標準
|
ワイドレバー | 手動 | ||
| 安心 | 錠（幅木） | 施錠/自動 解錠/自動 | 施錠/自動※3 解錠/手動 |
|||||
| 補助ロック | モーターロック※4 | □※3 | ー | |||||
| 学習機能付開閉機 | ○ | ー | ||||||
| フック付スラット | ○ | ○ | ||||||
| 障害物感知 | ○負荷感知式 | ー | ||||||
| 停電時手動操作 | ○ | ー | ||||||
| 耐風圧 | 単窓 負圧800Pa 連窓※5 負圧400Pa 負圧600Pa | 単窓 負圧800Pa 連窓※5 負圧400Pa 負圧600Pa |
||||||
| スマートフォン操作 | ○ | ー | ー | |||||
| タイマー機能 | ○ | ー | ー | |||||
| 一斉操作 | ○ | ー | ー | |||||
| グループ操作 | ○ | ー | ー | |||||
| ワイヤレススイッチ操作 | ○ | ー | ○ | ー | ー | |||
| ワイヤレスタイマースイッチ | ー | △ | ー | △ | ー | ー | ||
| 壁スイッチ操作 | ー | ○ | ー | ○ | ー | |||
| タイマースイッチ | ー | △ | ー | △ | ー | |||
| 遠隔操作 | ー | △ | ー | △ | ー | |||
| 複数操作 | ー | △ | ー | △ | ー | |||
| 一斉操作 | ー | △ | ー | △ | ー | |||
| HEMS連携 | ○※6 | ー | ー | |||||
| HAシステム対応 | ー | ○ | ー | ー | ||||
○標準 △オプション □マドマスタータップBAの場合のみ標準
※ 1スマートフォンは、お客様側でのご用意となります。
※ 2ワイヤレスタイプには、オプションとして外部差込プラグ式を用意しています。
※ 3マドマスタータップBAのレール補助錠は施解錠ともに手動です。
※ 4連窓（シャッター開口W＞4000）…400Pa、連窓（シャッター開口W≦4000）…600Pa
※ 5タイマー設定は窓シャッター「開」または「閉」を指定します。スリット状態にはタイマー設定はできません。
※ 6HEMSへの連携は、パナソニック（株）「スマートHEMS㌃」と三菱電機（株）「三菱HEMS」に限ります。
| RC外付納まりに対応できるよう取付部品を用意しています。 | 電動ワイヤレスタイプ、電動標準タイプは土間納まりも可能です。 但し、連窓は土間納まり不可となります。 |
| タイマースイッチ（オプション） | |
|---|---|
ワイヤレス
 |
有線
 |
カラー
| 型番 |  ブロンズ（B1） |
 ビューブラウン（B3） |
 シェイクブラウン（B4） |
 ブラック（T3） |
| 枠 | ブロンズBA/アルミ形材 | ビューブラウンBE/アルミ形材 | シェイクブラウンBF/アルミ形材 | ブラックTA/アルミ形材 |
| ケース | スポットブラウン/カラー鋼板 | ビューブラウン/カラー鋼板 | スポットブラウン/カラー鋼板 | ナイトブラック/カラー鋼板 |
| スラット | スポットブラウン/カラー鋼板 | ビューブラウン/カラー鋼板 | スポットブラウン/カラー鋼板 | ナイトブラック/カラー鋼板 |
| 型番 |  ホワイト（W1） |
 ホワイト（W2） |
 ステンカラー（U4） |
|
| 枠 | ホワイトWA/アルミ形材 | ホワイトWB/アルミ形材 | ステンカラーU4/アルミ形材 | |
| ケース | シルキーホワイト/カラー鋼板 | シルキーホワイト/カラー鋼板 | ビューステン/カラー鋼板 | |
| スラット | シルキーホワイト/カラー鋼板 | シルキーホワイト/カラー鋼板 | ビューステン/カラー鋼板 |
※ケース、スラット等の色は異なります。
※スラット色がホワイト（シルキーホワイト/カラー鋼板）の場合、室内側の色はベージュとなります。
価格設置例
埼玉県加須市Ｕ様邸・マドマスタータップ電動「スタンダードモデル」お届けしました。

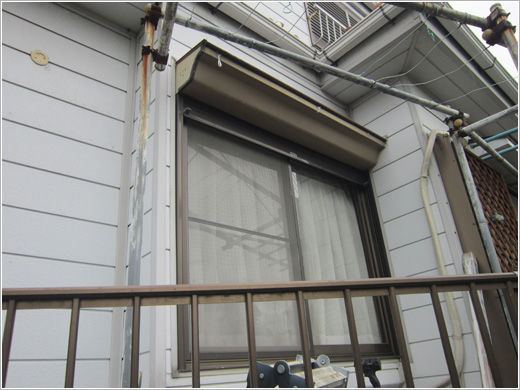

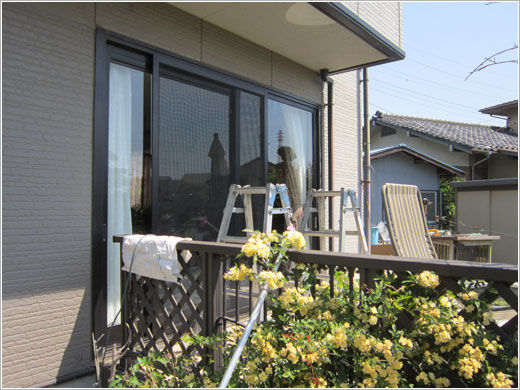

設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ電動「スタンダードモデル」 |
|---|---|
| 寸法 | 開口幅W2,610×開口高さH2,100 1台 |
| 色 |
ブラック |
| 開閉仕様 |
カードリモコンセレカードⅢ １枚 |
| シャッター以外の工事 | なし |
| 納期 | 製作納期10日間・工事日数1日 |
埼玉県久喜市Ｔ様邸・マドマスタータップ電動「スタンダードモデル」お届けしました。

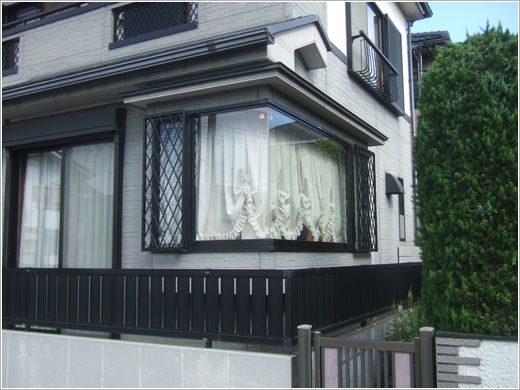

設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ電動「スタンダードモデル」 |
|---|---|
| 寸法 | 開口幅W2,610×開口高さH2,100 2台 |
| 色 |
ブラック |
| 開閉仕様 |
カードリモコンセレカードⅢ ２枚 |
| シャッター以外の工事 | なし |
| 納期 | 製作納期10日間・工事日数1日 |
埼玉県嵐山町Ｉ様邸・マドマスタータップ手動「スタンダードモデル」お届けしました。

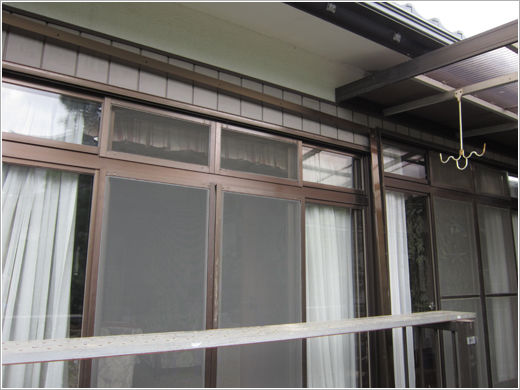

設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ手動「スタンダードモデル」 |
|---|---|
| 寸法 | 開口幅W1,621×開口高さH1,875 1台 開口幅W1,621×開口高さH1,435 1台 計2台 |
| 色 |
ブロンズ |
| 開閉仕様 |
手動式 |
| シャッター以外の工事 | 防水コーキング |
| 納期 | 製作納期１０日間・工事日数１日 |
埼玉県さいたま市Ｓ様邸・マドマスターリード電動タイマー「スタンダードモデル」お届けしました。

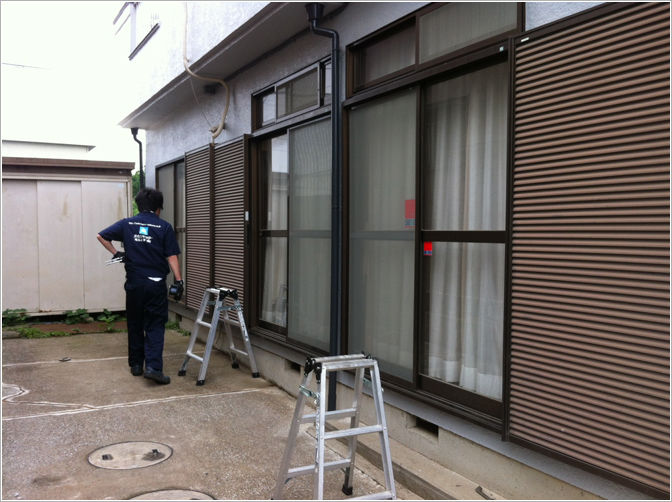

設置前
|

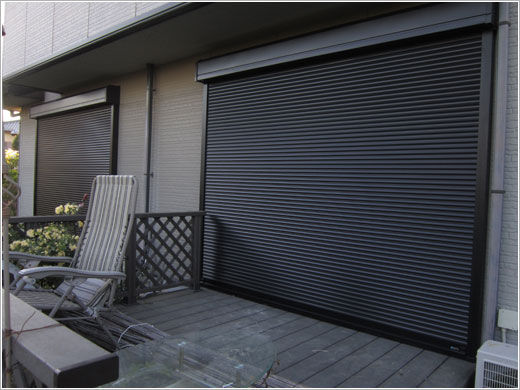

設置後
|
製品仕様・価格
| 製品名 | マドマスターリード電動タイマー「スタンダードモデル」 |
|---|---|
| 寸法 | 開口幅W1,669×開口高さH2,345 2台 開口幅W1,722×開口高さH1,955 1台 計3台 |
| 色 |
ブロンズ |
| 開閉仕様 | 3点式押しボタン・タイマースイッチ
|
| シャッター以外の工事 | 1次側電気工事１００Ｖ・雨戸撤去処分 |
| 納期 | 製作納期１０日間・工事日数３日間（弊社工事以外の塗装・左官工事含む） |
東京都足立区Ｍ様店舗・マドマスタータップ手動「スタンダードモデル」お届けしました。

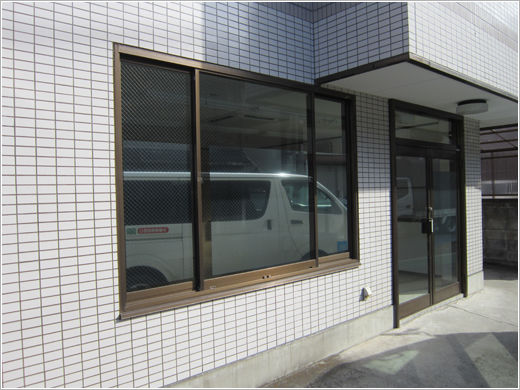

設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ手動「スタンダードタイプ」 |
|---|---|
| 寸法 | 開口幅W1,766×開口高さH2,197 1台 開口幅W2,366×開口高さH1,465 1台 計2台 |
| 色 |
ブロンズ |
| 開閉仕様 | 手動式 |
| シャッター以外の工事 | なし |
| 納期 | 製作納期１０日間・工事日数１日 |
埼玉県北本市Ｏ様邸・マドマスタータップ電動「スタンダードモデル」お届けしました。
設置前
|

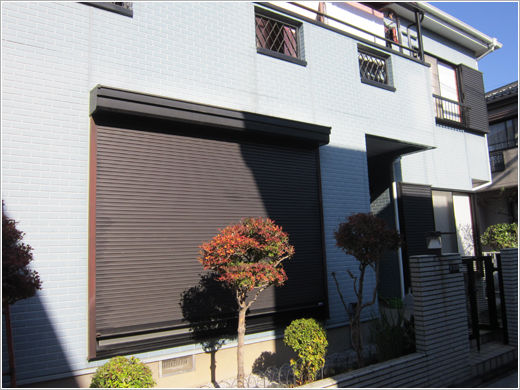

設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ電動「スタンダードモデル」 |
|---|---|
| 寸法 |
開口幅W2,080×開口高さH1,135 1台 |
| 色 |
ブロンズ |
| 開閉仕様 | カードリモコンセレカードⅢ3枚
 |
| シャッター以外の工事 | 1次側電気工事１００Ｖ・伸縮雨戸撤去処分 |
| 納期 | 製作納期１０日間・工事日数１日 |
埼玉県川越市Ｕ様邸・マドマスタータップ電動「スタンダードモデル」お届けしました。

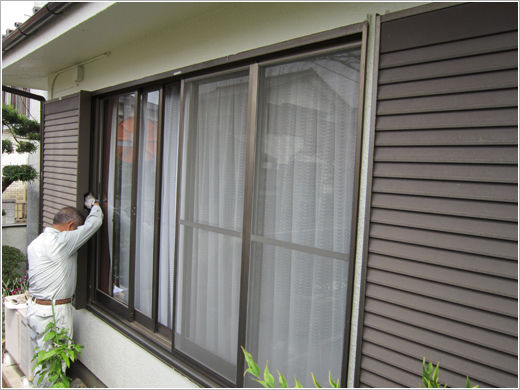

設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ電動「スタンダードモデル」 |
|---|---|
| 寸法 | 開口幅W1,675×開口高さH2,320 1台 開口幅W2,600×開口高さH1,865 1台 計2台 |
| 色 |
シェイクブラウン |
| 開閉仕様 | カードリモコンセレカードⅢ２枚
|
| シャッター以外の工事 | １次側電気工事 |
| 納期 | 製作納期１０日間・工事日数1日 |
千葉県Ｋ様邸・マドマスターリード電動タイマー「スタンダードモデル」お届けしました。
設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスターリード電動タイマー「スタンダードモデル」 |
|---|---|
| 寸法 | 開口幅W2,600×開口高さH2,260 2台 開口幅W1,700×開口高さH2,260 1台 計3台 |
| 色 |
ブラック |
| 開閉仕様 | タイマー装置・3点式押しボタン
|
| シャッター以外の工事 | アルミ下地枠工事・1次側電気工事１００Ｖ・雨戸撤去処分 |
| 納期 | 製作納期１０日間・工事日数1日 |
埼玉県加須市Ｆ様邸・マドマスタータップ電動「スタンダードモデル」お届けしました。
設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ電動「スタンダードモデル」 |
|---|---|
| 寸法 | 開口幅W1,740×開口高さH2,260 2台 開口幅W1,670×開口高さH1,300 1台 計3台 |
| 色 |
ブラック |
| 開閉仕様 | カードリモコンセレカードⅢ ３枚
|
| シャッター以外の工事 | アルミ下地枠工事・1次側電気工事１００Ｖ |
| 納期 | 製作納期１０日間・工事日数１日 |
さいたま市中央区Ｉ様邸・マドマスタータップ電動「スタンダードモデル」お届けしました。
設置前
|
設置後
|
製品仕様・価格
| 製品名 | マドマスタータップ電動「スタンダードモデル」 |
|---|---|
| 寸法 | 開口幅W2,635×開口高さH1,142 1台 開口幅W1,135×開口高さH1,142 1台 計2台 |
| 色 |
ブラック |
| 開閉仕様 | カードリモコンセレカードⅢ ２枚
|
| シャッター以外の工事 | アルミ下地枠工事・アルミコーナー仕上げ工事 1次側電気工事１００Ｖ |
| 納期 | 製作納期１０日間・工事日数1日 |
製作寸法・現地調査- 製品寸法mm単位で受付
- 製作寸法はmm単位で制作いたします。そのため、現在のガレージ寸法に合わせ製品が作れます。
- 現地調査まで無料でお伺いします
- お電話やインターネットからのお見積りはもちろん、現地調査でのお見積りも無料になります。
